一、概述
管板內孔開槽器簡稱開槽器，又名起槽刀、切槽器、挖槽器，是脹管前管板內孔開槽專用刀具。管孔開槽后增加了管系脹接后管子與管板連接的密封性和拉脫力,與管子的連接強度得以大大提高，不易松動和拉伸;還能減少或消除脹管時受脹管子熱脹冷縮或其它因素所造成的間隙或氣孔帶來的脹接問題和煩惱。管板內孔開槽的精度，直接影響脹管的質量。隨著液壓強度脹接技術的廣泛應用，對管板開槽的要求也越來越高，用戶原先自制的簡易開槽器已不能適應液壓強度脹需開8-12mm寬槽的要求。因此，本公司為解決這部分用戶的難題，研制成功了能滿足液壓強度脹開槽要求的管板開槽器。 A、B、C型系列開槽器，就是能滿足液壓強度脹要求的換熱器管板內孔開槽的專用器具，它是我公司采用美國及國內先進技術，自行設計改進的一種多用途開槽器。
二、性能特點
1、生產效率高，每分鐘可開1-2個孔槽；
2、自動定位，適應常用各種規格的管孔開槽；
3、3-6-3雙槽一次成型，6-10單槽一次成型；
4、開槽質量高，可靠性好；
5、可根據液壓脹接的要求開槽；
6、可任意選用各種形狀開槽刀具。
三、技術參數
|
| 型號 |

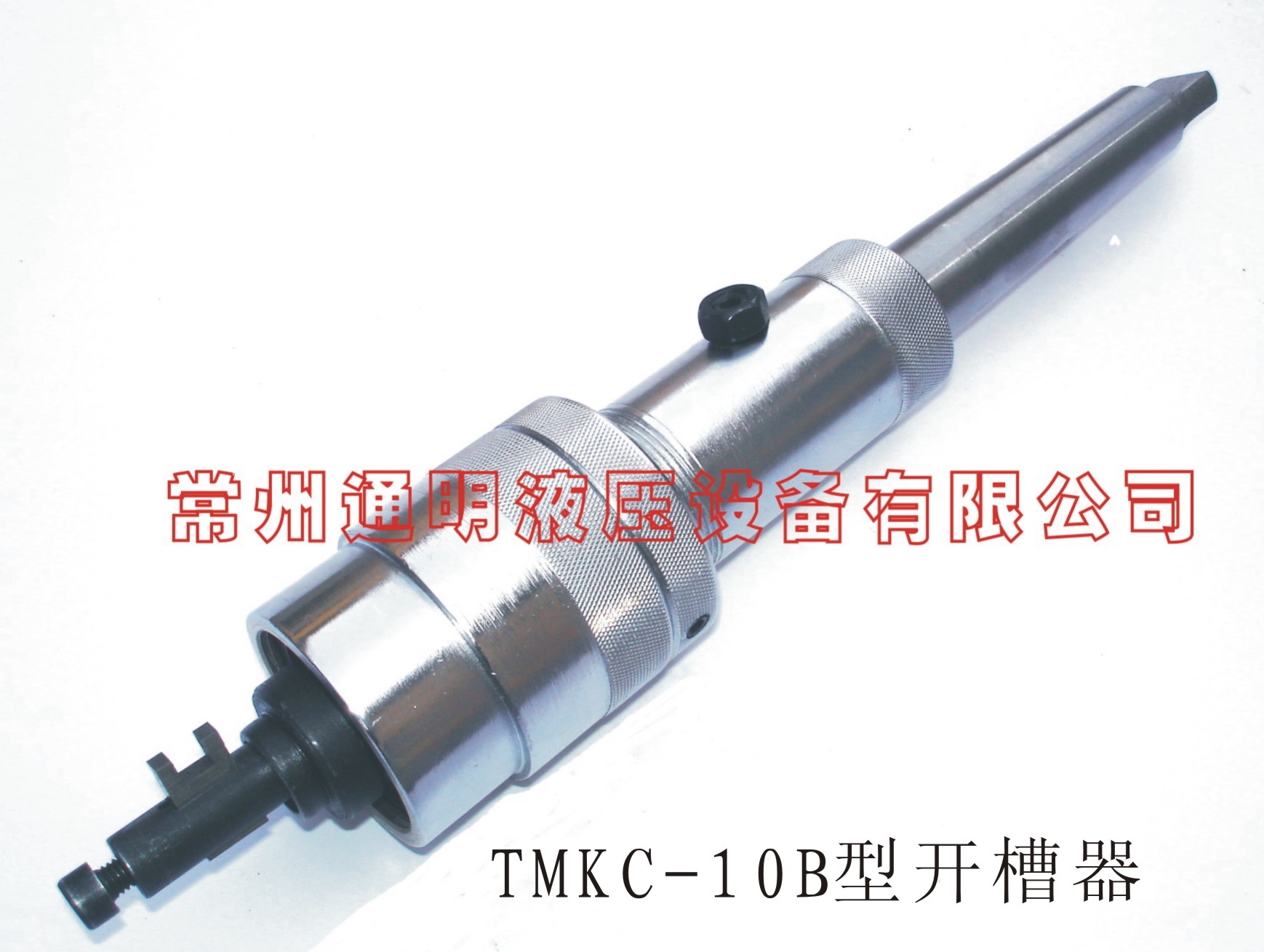

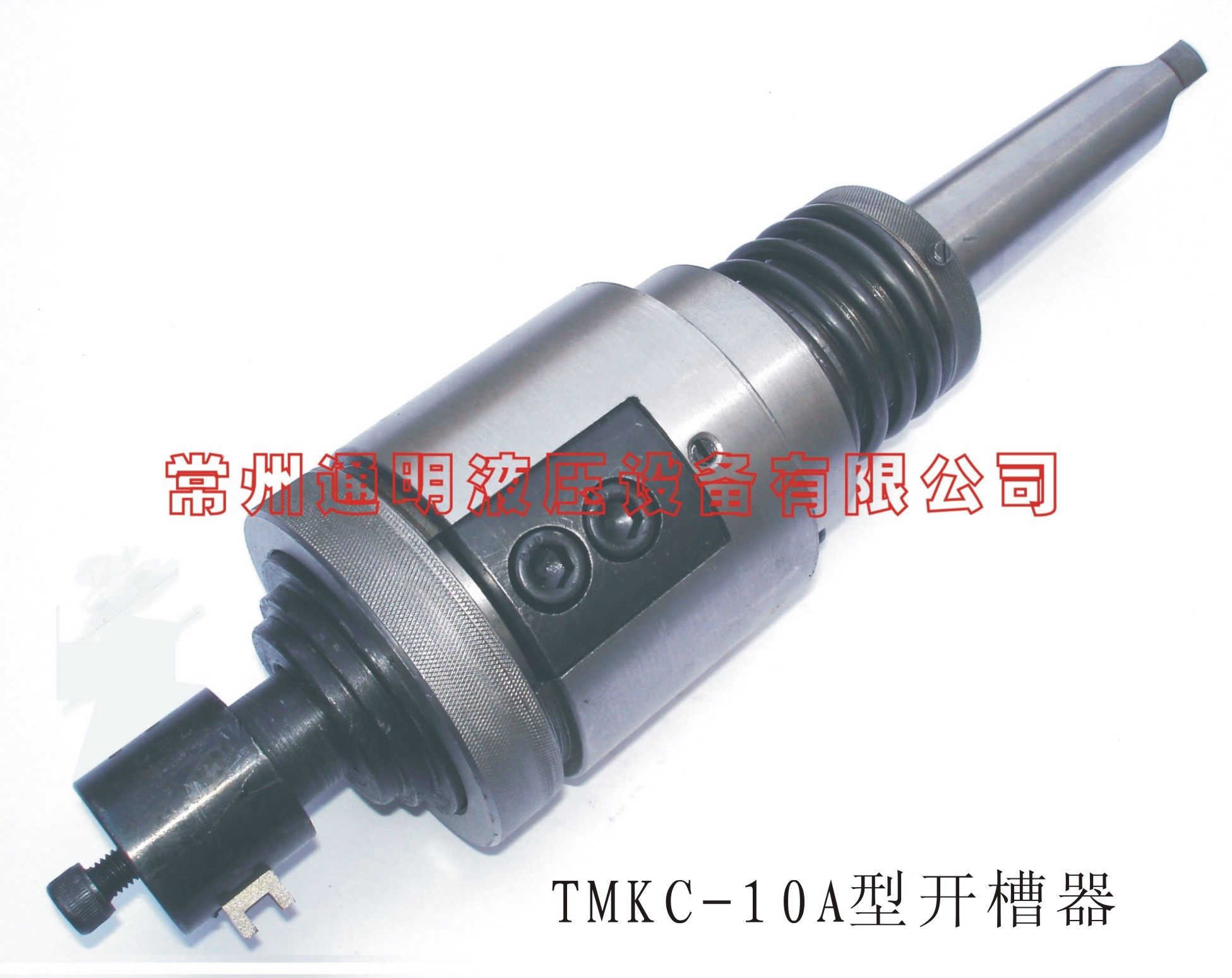

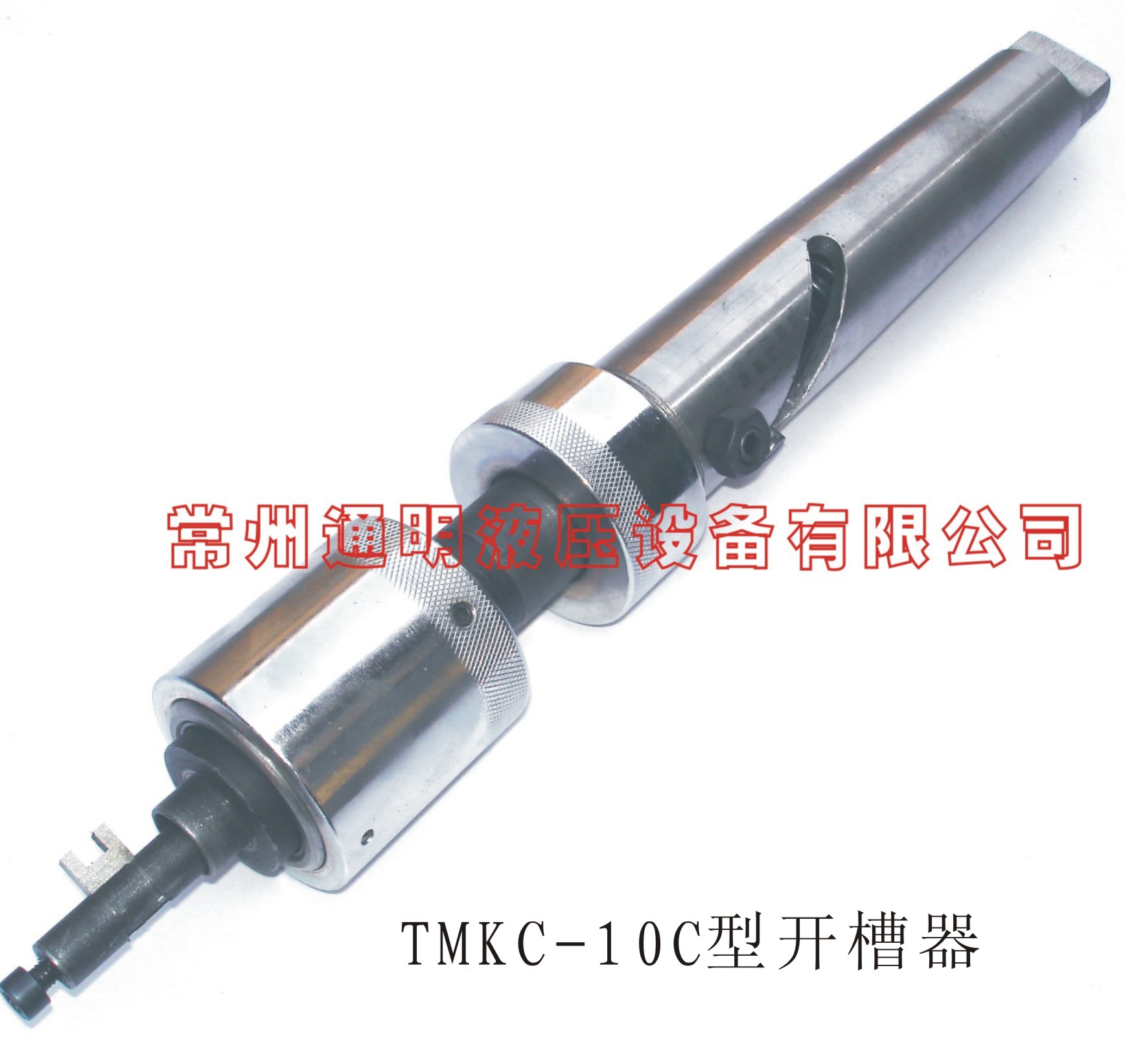

項目 | 單位 | TMKC-10A、10B、10C、10E |
開槽寬度范圍 | mm | 3-10 |
開槽深度范圍 | mm | 0.5-1.5 |
開槽孔徑范圍 | mm | 30-60 |
開槽速度 | 次/min | 0.5-1 |
配套錐度 | 莫氏 | 4# |
刀具轉速 | 轉/min | 80-100 |
外型尺寸 | mm | 85x290 |
四、結構

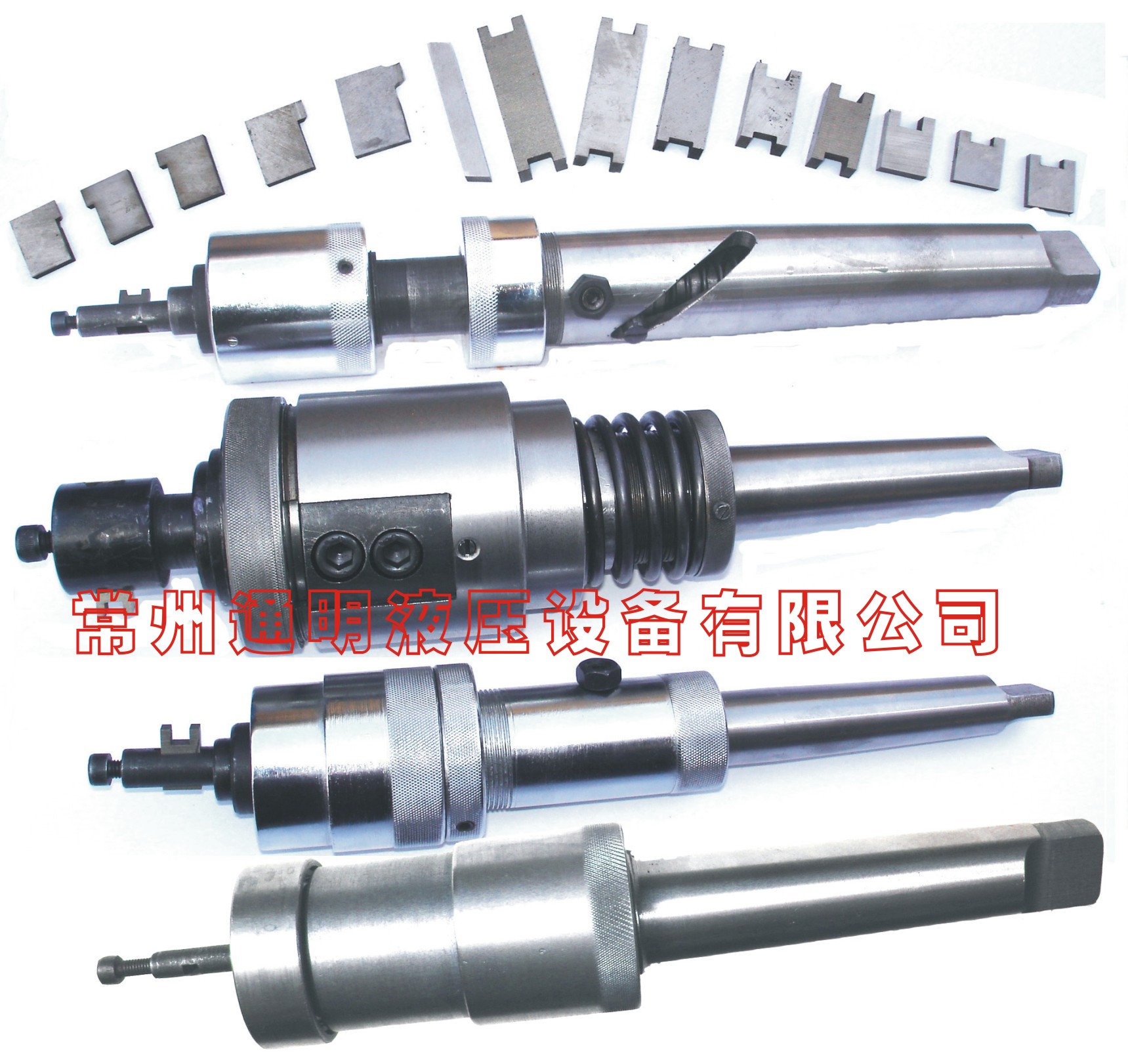

TMKC系列開槽器主要由（1）主體、（2）刀桿、（3）刀片三部分組成。根據客戶要求可選用不同型號開槽器，刀桿和刀片都是根據用戶要求定制的。刀桿根據孔徑定制，刀片根據槽寬定制。
五、工作原理
采用中心軸定位，由裝在中心軸上的刀帶動刀頭達到切消挖槽的目的，電鉆或搖臂鉆作動力源十分輕巧靈便，它是電力、石化、制冷、鍋爐等行業的一些高壓或密封要求較高的管子或管板脹接時，管板孔內開槽的有效工具。
六、銷售服務
為用戶免費提供技術咨詢、供方廠內的技術培訓等技術服務，每購一套開槽器均按用戶要求規格贈送刀桿（注：A型2根，B型1根，C型1根），刀片各5片，代辦郵購，免費包裝費，保修期一年，熱忱歡迎廣大用戶選購。
