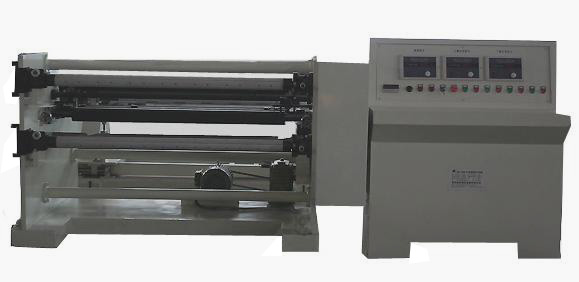

一、主要用途
適用于反光膜、反光布、離型紙、PET離型膜、淋膜紙等卷材的剝離復卷與分條分切。
二、產品特點
1、集中面板操作，集成電路控制，本機各部集中于面板操作控制；
2、作業中張力隨意調整；
3、配備毛邊分切，廢邊自動處理裝置；
4、分切速度無級調速；
5、計數輪傳感數顯計數；
6、切邊機構采用斜齒輪橫向壓刀機構，操作靈活方便；
7、切刀采用上下圓刀．并可以根據不同的切割寬度更換下刀墊，調整切割寬度以達到高品質之切割質量。
三、技術參數
項目 | 參數 |
型號 | TMQJ-1300-2 |
基材最大幅寬 | 1300mm |
輥筒工作寬度 | 1400mm |
放卷最大直徑 | ￠ 1000mm |
收卷最大直徑 | ￠600mm |
生產最高速度 | 180m/min |
切刀形式 | 上下圓刀剪切 |
收放卷料芯內徑 | 3’或6’紙管 |
收卷形式 | 雙工位雙軸表面取卷 |
糾偏形式 | 氣液糾偏 |
分切精度 | ±0.3mm |
四、主要結構
1、機架部份
采用厚鋼板焊接而成，結構牢固、角度平衡，使機器在高速工作狀態下平穩。
2、收卷部份
收卷采用3英寸氣脹卷軸與磁粉張力控制器收卷，最大收卷直徑可達600mm，收卷氣漲軸可通過機械結構打開45°角，結構先進，操作方便。
3、放卷部份
放卷采用3英寸氣脹放卷軸，最大放卷直徑可達1000mm，配有磁粉張力控制器和自動對邊裝置,放卷部分設計成獨立單元?！?br/> 4、切刀部份
采用上下圓刀剪切，并采用橫向斜齒輪微調壓刀機構，刀距可根據不同的分切寬度進行調節。
5、主機部份
主要采用4 KW電機，采用變頻調速系統，使用時通過人工調節機器的速度?！?br/> 6、導輥部份
全部采用硬質氧化鋁合金導輥，并帶橡膠輥牽引機構與剝離機構。
