| 一 簡介： | |
| 隨著液壓強度脹接技術的廣泛應用，對管板開槽的要求也越來越高，用戶原先自制的簡易開槽器已不能適應液壓強度脹需開8-12mm寬槽的要求。因此，本公司為解決這部分用戶的難題，研制成功了能滿足液壓強度脹開槽要求的管板開槽器。 TMKC-8A，8B，8C，8E，10A，10B，10C，10E型系列開槽器，就是能滿足液壓強度脹要求的換熱器管板內孔開槽的專用器具，它是我公司采用美國及國內先進技術，自行設計改進的一種多用途開槽器。它們均有三部分組成：（1）主體、（2）刀桿、（3）刀片。根據客戶要求可選用不同型號開槽器，刀桿和刀片都是根據用戶要求定制的。刀桿根據孔徑定制，刀片根據槽寬定制。 | |
| 二 特點： | |
| 1、生產效率高，每分鐘可開1-2個孔槽； 2、自動定位，適應常用各種規格的管孔開槽； 3、3-6-3雙槽一次成型，6-10單槽一次成型； 4、開槽質量高，可靠性好； 5、可根據液壓脹接的要求開槽； 6、可任意選用各種形狀開槽刀具。 | |

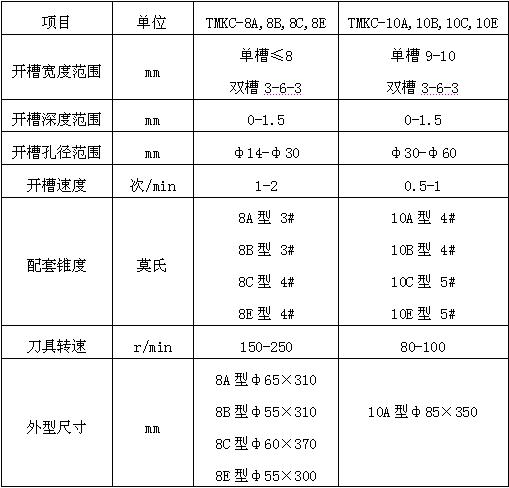

| 三 技術參數： | |
 | |
| 四 操作方法： | |
| 1、選用刀具：根據所要加工的管板開槽要求，選擇刀具，同時也可根據不同規則的開槽要求自備刀桿，刀片孔須經精加工成型 ，刀片刃磨須滿足加工要求。 2、裝 刀： (1)MKC-8A,10A型滑塊式開槽器 松開緊定螺栓(1),根據基孔尺寸要求，把刀桿(2)與刀片(3)調整至所需加工尺寸 (注 意:刀刃應裝在刀桿扁方的對邊)，擰緊。
TMKC-8A,10A型滑塊式開槽器 1緊定螺栓 2刀桿 3刀片 4頂尖 5緊定螺栓 6莫氏柄 螺釘(1)。松開緊定螺栓(5),充分插入刀桿(2),擰緊螺栓(5)壓緊刀桿(2)之扁方部分。(2)TMKC-8Ｂ,10Ｂ型杠桿式開槽器 松開緊定螺栓(1),根據基孔尺寸要求，把刀桿(2)與刀片(3)

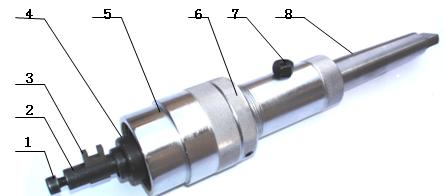

TMKC-8A,10A型滑塊式開槽器 1緊定螺栓 2刀桿 3刀片 4頂尖 5并帽Ⅰ 6并帽Ⅱ 7調節螺栓 8莫氏柄 調整至所需加工尺寸（注：刀刃應裝在靠近刀柄中心一側），擰緊螺栓(1)。當頂尖(4)的大徑端面與刀片(3)的最近距離即管板端面至所要開第一條槽之間的距離,其與所要達到的要求之間的誤差在5mm以?xún)?nèi)時可松開并帽Ⅱ,旋轉并帽Ⅰ調節,達到要求后旋緊并帽(5)。當所開槽深度誤差在0.5mm以?xún)?nèi)時，可松開螺栓(7)并調節其內“一”字螺栓,達到要求后旋緊螺栓(7)。 (3)TMKC-8C,10C型滑槽式開槽器

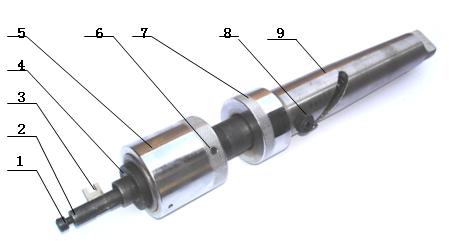

TMKC-8C,10C型滑槽式開槽器 1緊定螺栓 2刀桿 3刀片 4頂尖 5并帽 6固定螺釘 7并帽 8導向螺栓 9 莫氏柄 至所要開第一條槽之間的距離,其與所要達到的要求之間的誤差在5mm以?xún)?nèi)時可松開螺釘(6),旋轉并帽(5)調節,達到要求后旋緊螺釘(6)。當所開槽深度誤差在0.5mm以?xún)?nèi)時可松開并帽(7)上的止退螺釘以旋轉并帽(7),達到要求后,旋緊其上止退螺釘。(4)TMKC-8E,10E型滑槽式開槽器 松開刀桿(2)上的緊定螺栓(1),根據基孔尺寸要求，把刀片

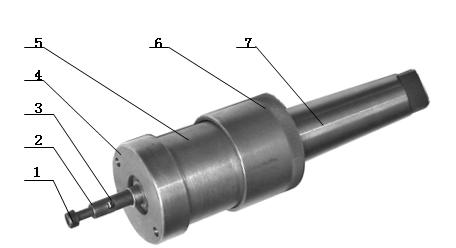

TMKC-8E,10E型滑槽式開槽器 1緊定螺栓 2刀桿 3刀片（未裝） 4頂尖 5主體套 6 并帽 7莫氏柄 (3，未裝)調整到所需加工尺寸(注意:刀刃應裝在靠近刀柄中心一側)，擰緊螺栓(1)。3、裝 夾：開槽器可由莫氏柄裝在普通搖臂鉆床或鉆加工中心上。 4、主機調速: 根據加工的不同規格要求，從技術參數表中選用合理的轉速。 5、進 刀: 當主體頂尖錐面對準所加工的孔口時，先采用無負荷自由定位，然后固定鉆床搖臂，下壓受力，通過主軸旋轉帶動主體轉動使刀桿自動橫向進刀，直至加工所需槽要求完畢，每孔操作過程只需0.5-1分鐘。 | |
| 五 注意事項： | |
| 1、開槽過程中，轉速不能太高，以免損壞刀具及零件。 2、固定刀片的螺栓一定要擰緊，但不能用力過猛！ 3、開槽時，刀具對工件應自由定位，否則會造成開槽偏心。 4、滑動部分應保持良好的潤滑性能。應經常加注潤滑油，并保持清潔無卡死現象。 5、定期加注軸承用潤滑油。 6、 選用刀桿及刀具應在參數范圍內。 | |
| 六 銷售服務： | |
| 為用戶免費提供技術咨詢、供方廠內的技術培訓等技術服務，每購一套開槽器均按用戶要求規格贈送刀桿（注：A型贈2根，B型贈1根，C型贈1根, E型贈1根），刀片各五片，代辦郵購，免收包裝費，保修期一年，熱忱歡迎廣大用戶選購。 |
